一、前置准备

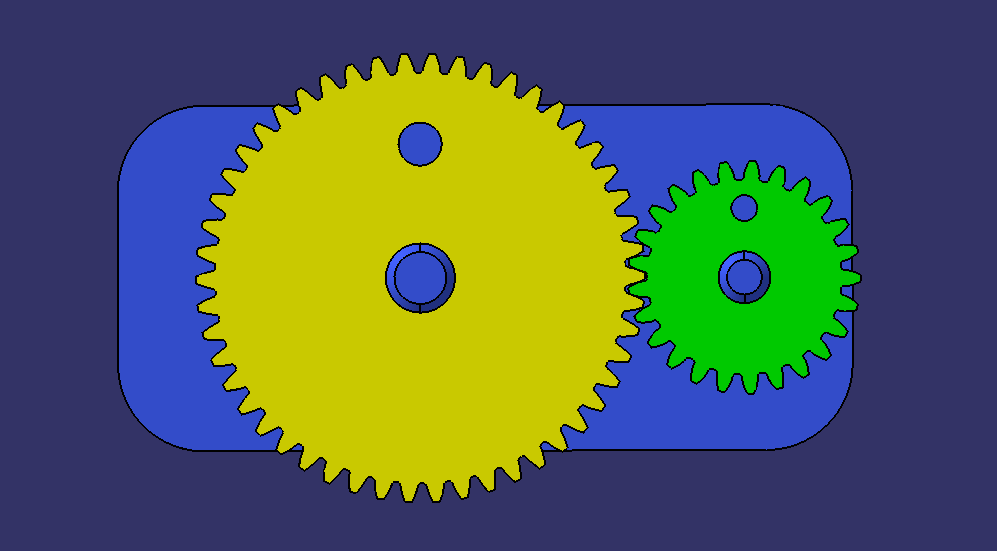

• 如图，这是一组啮合齿轮。模数为1，分度圆直径为50:25
• 拆分零件，装配为产品

二、创建工程

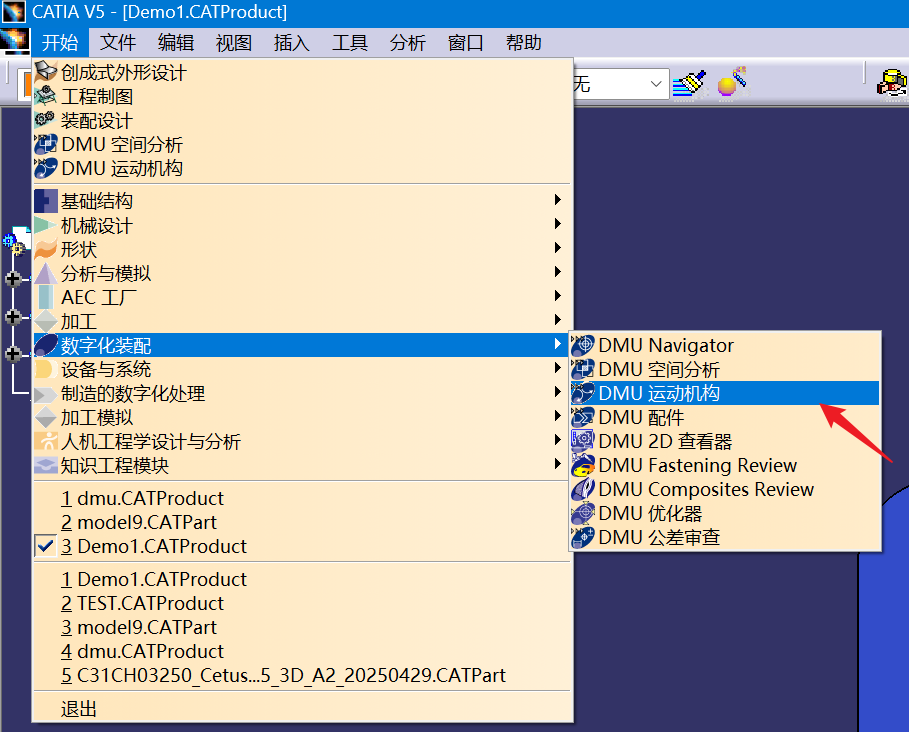

• 进入CATIA-V5-2016,依次点击：开始->数字化装配->DMU运动机构

三、创建机械装置

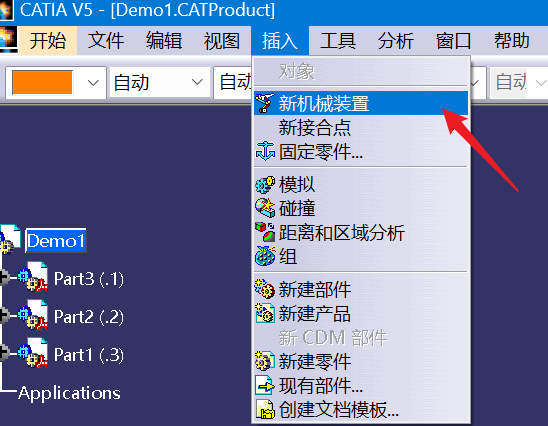

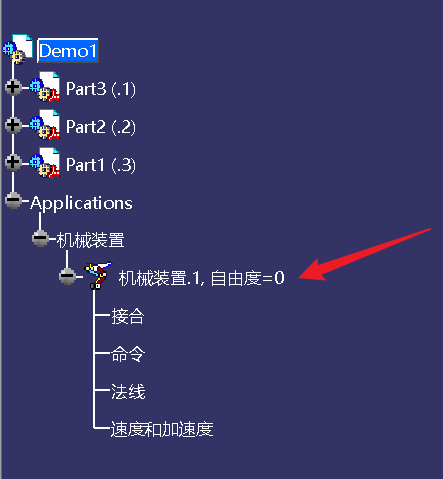

• 依次点击：插入->新机械装置 你会得到如下图的目录结构

四、创建约束

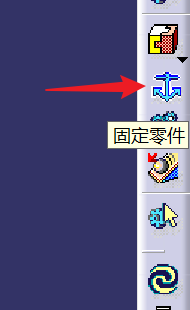

• 在工具栏找到“固定零件”命令，并点击蓝色件固定

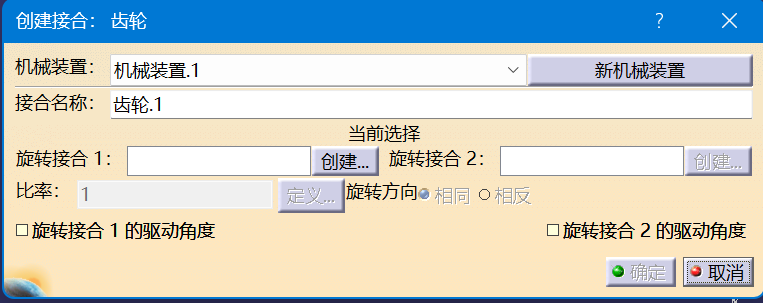

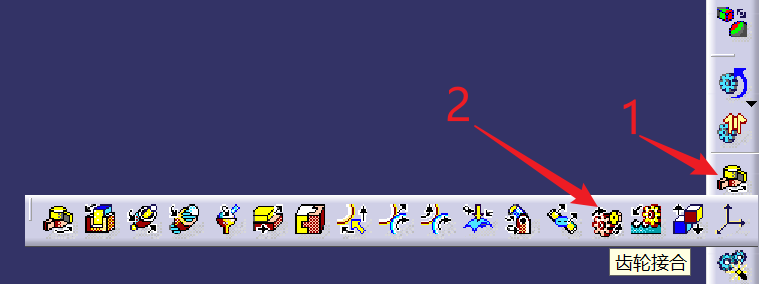

• 在工具栏找到接合工具栏，点击“齿轮接合”命令，打开如下对话框

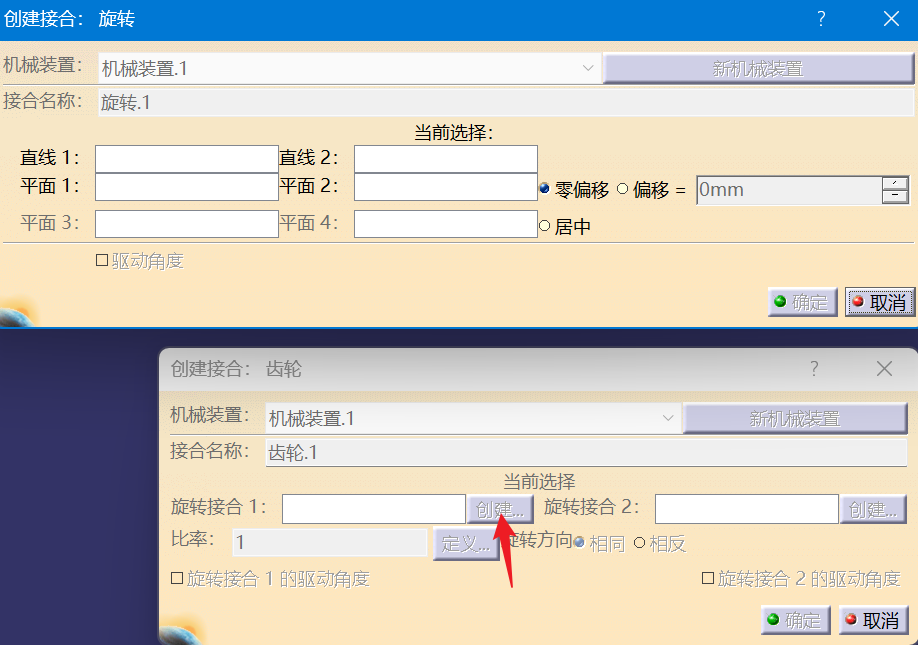

• 点击“创建”新的旋转接合

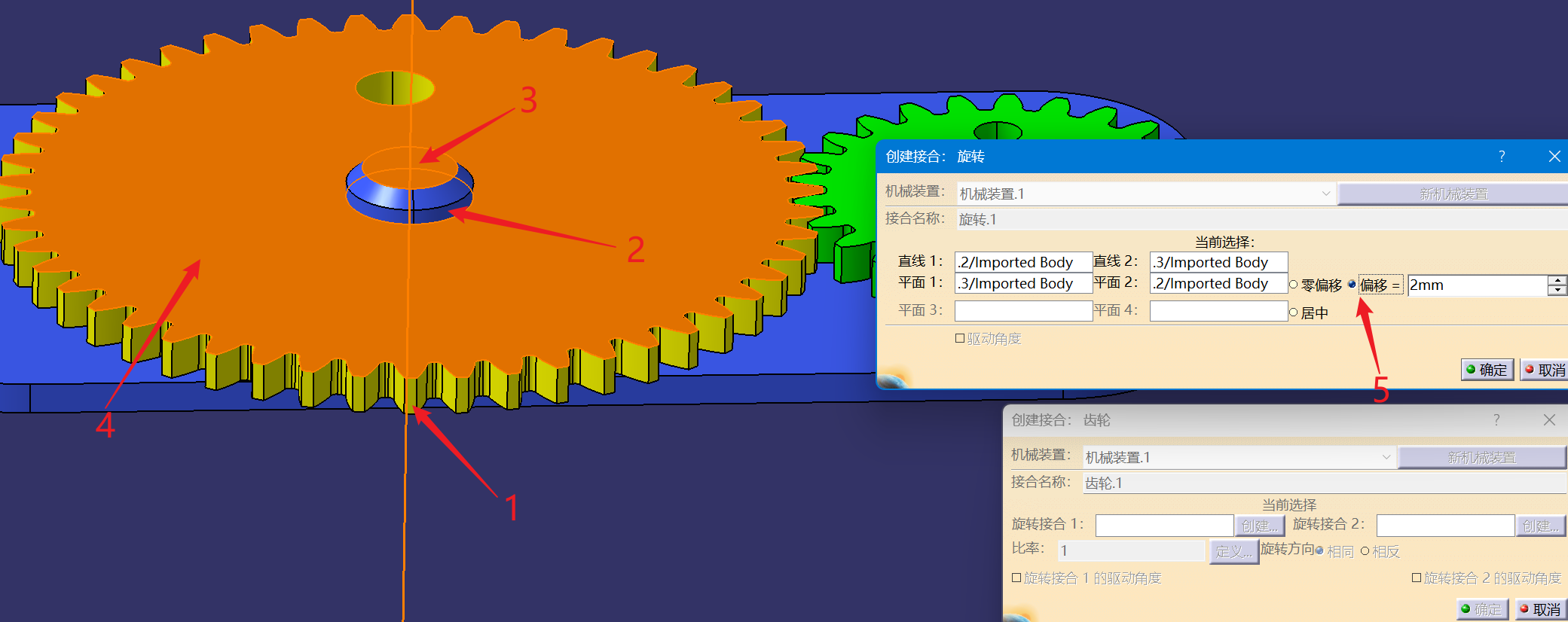

• 依次点击齿轮和支架对应部分，完成旋转接合创建。旋转接合2按同样的方式创建。

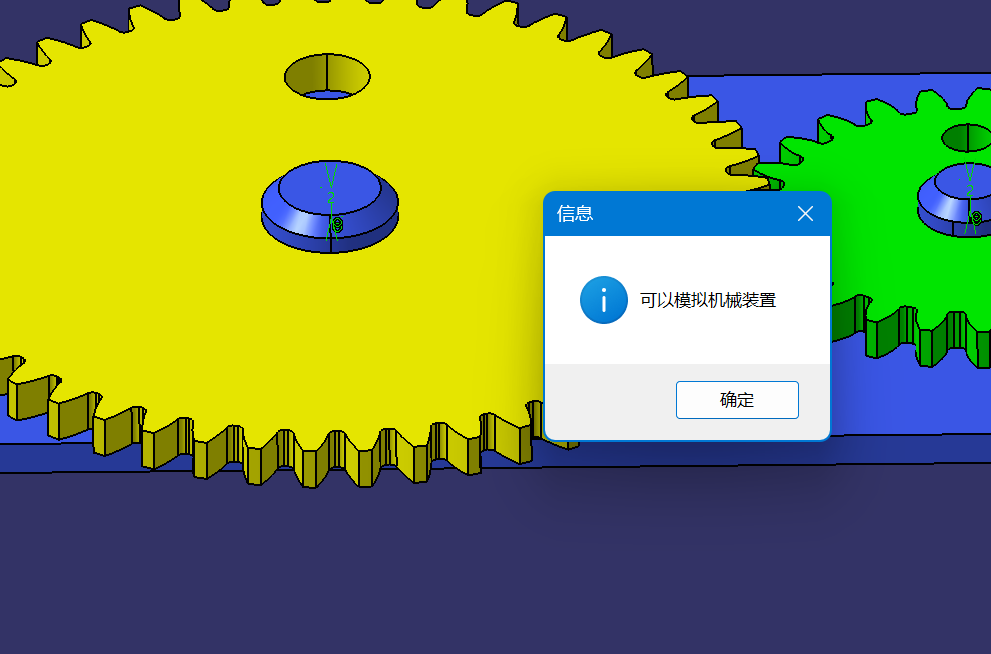

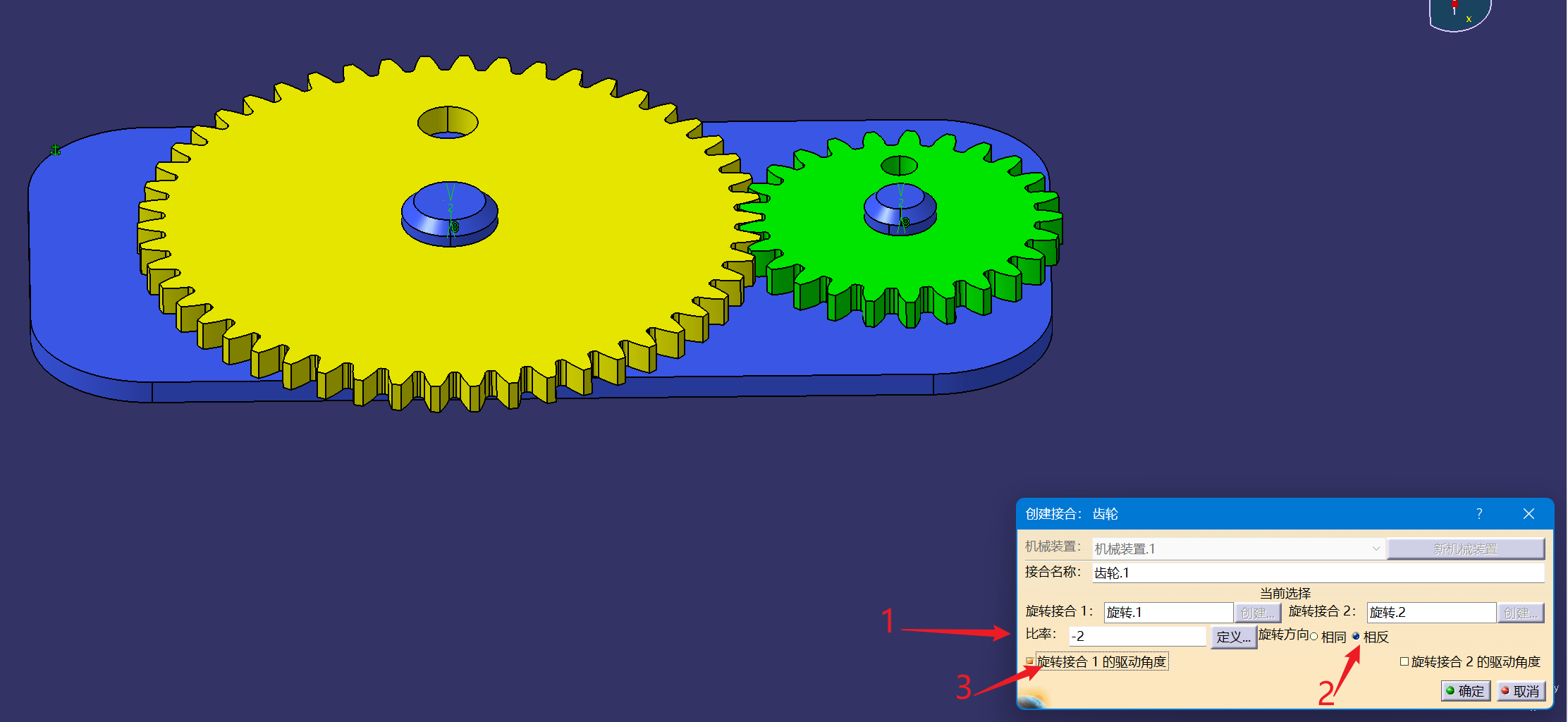

• 完成后如下图所示，依次设置比率（这里是分度圆半径比率，相同为正，相反为负）、旋转方向、驱动角度，显示可以模拟机械装置即为成功。

五、创建模拟

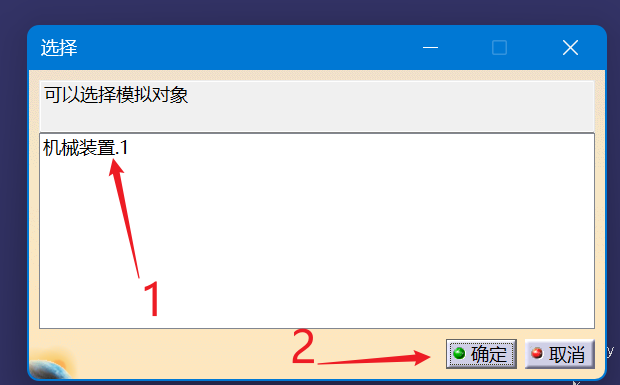

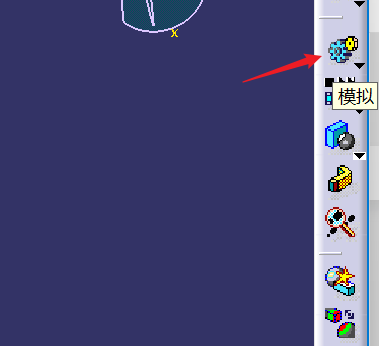

• 点击“模拟”命令，弹出框选择“机械装置.1”

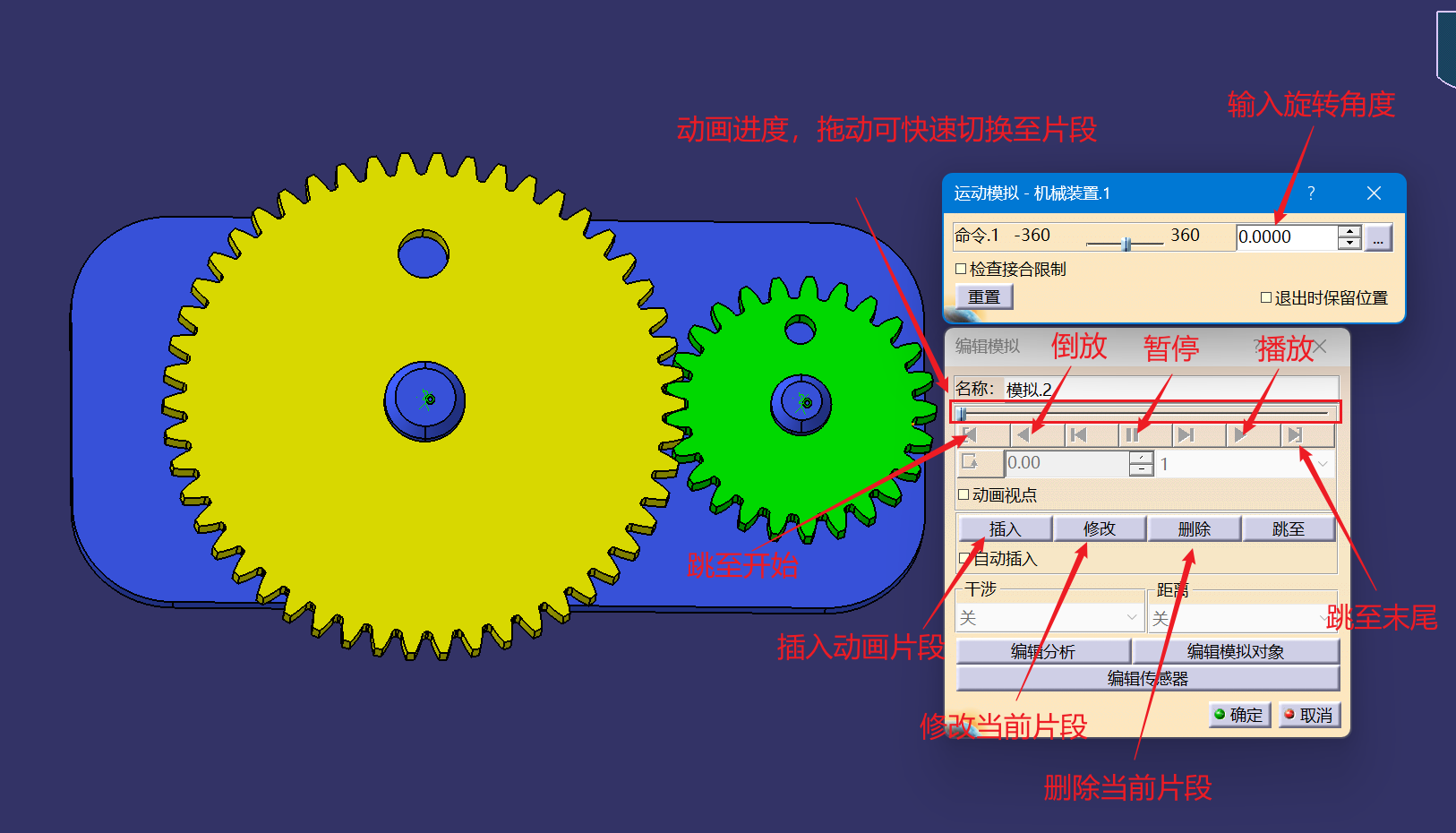

• 模拟菜单按钮对应操作图示

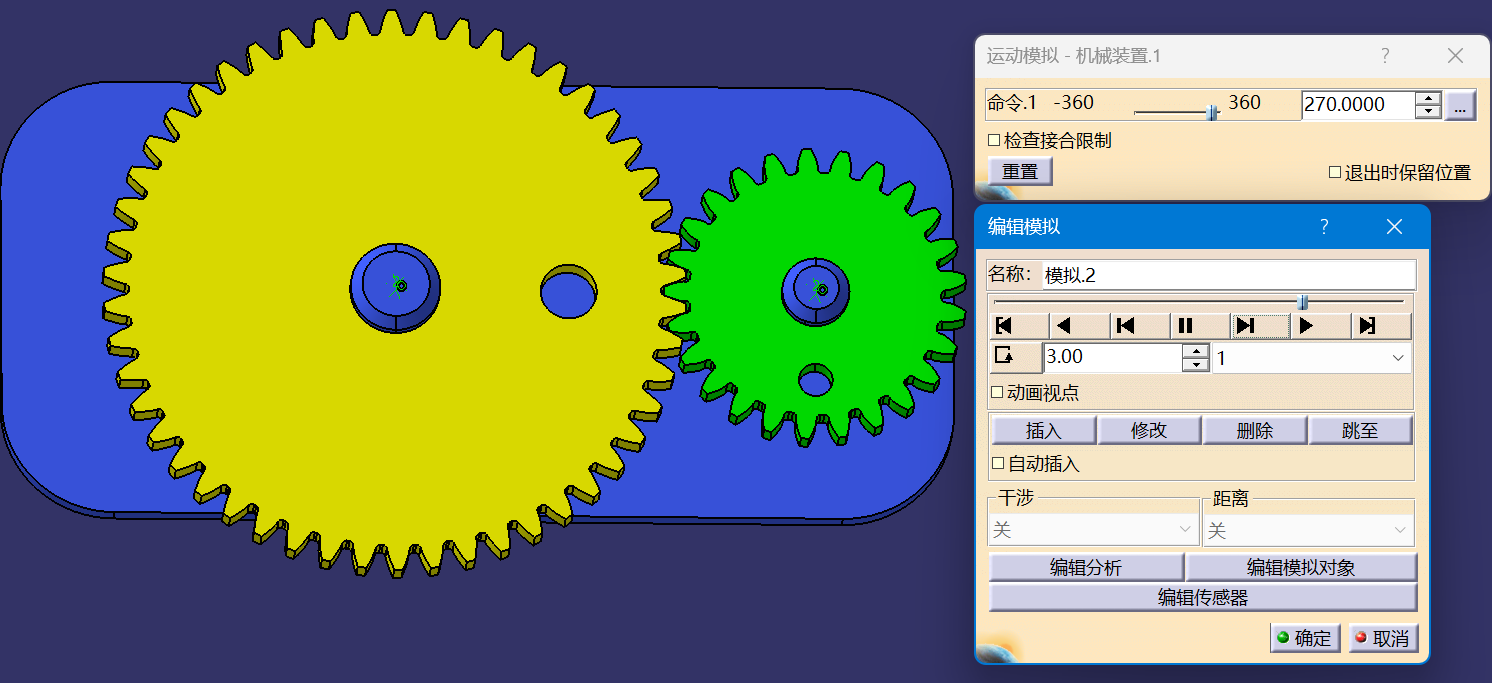

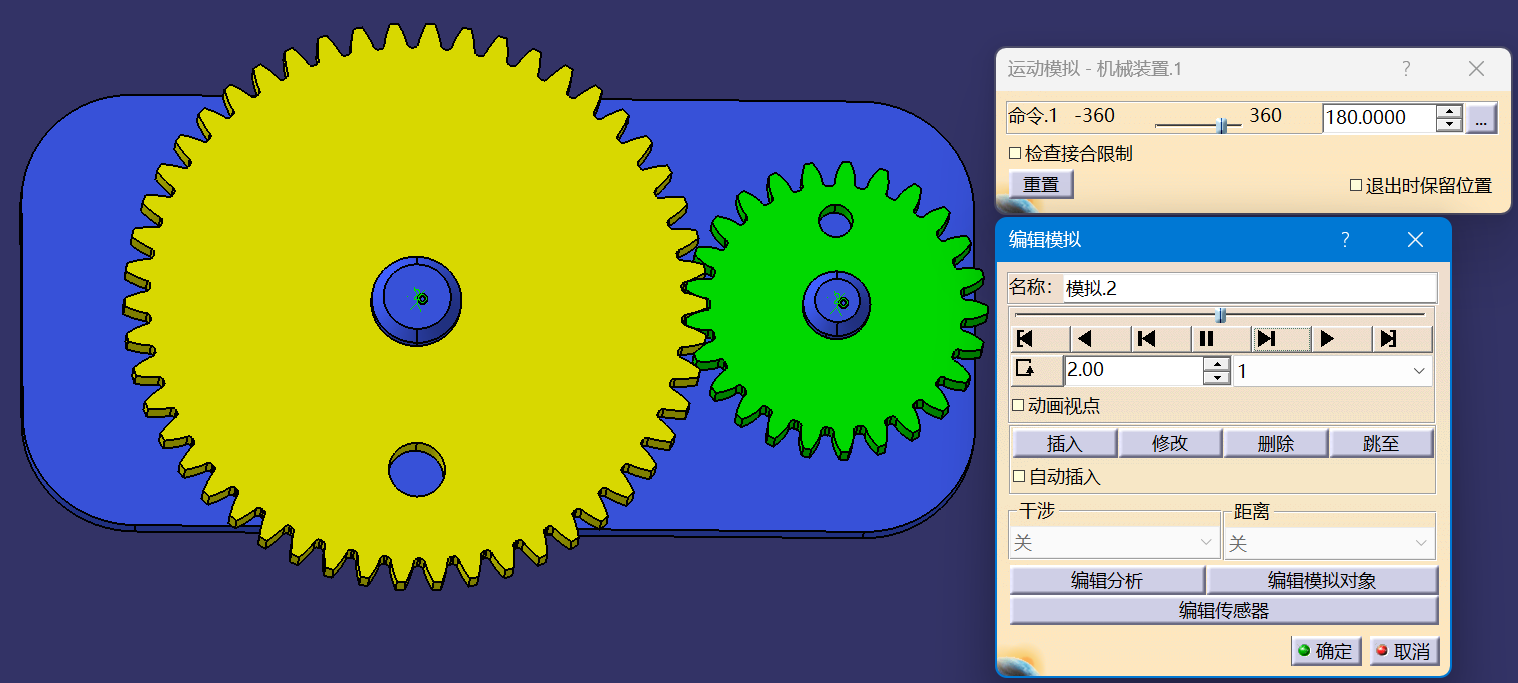

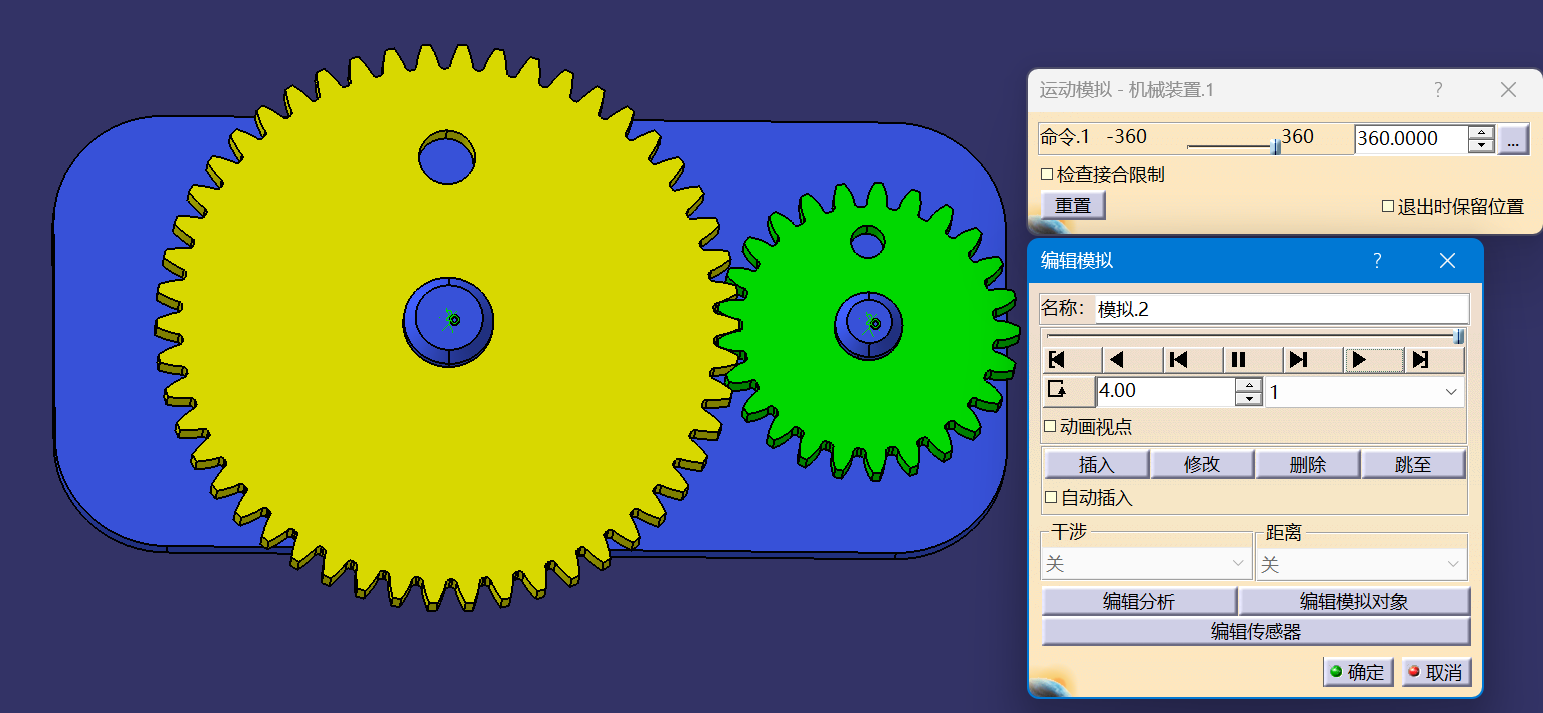

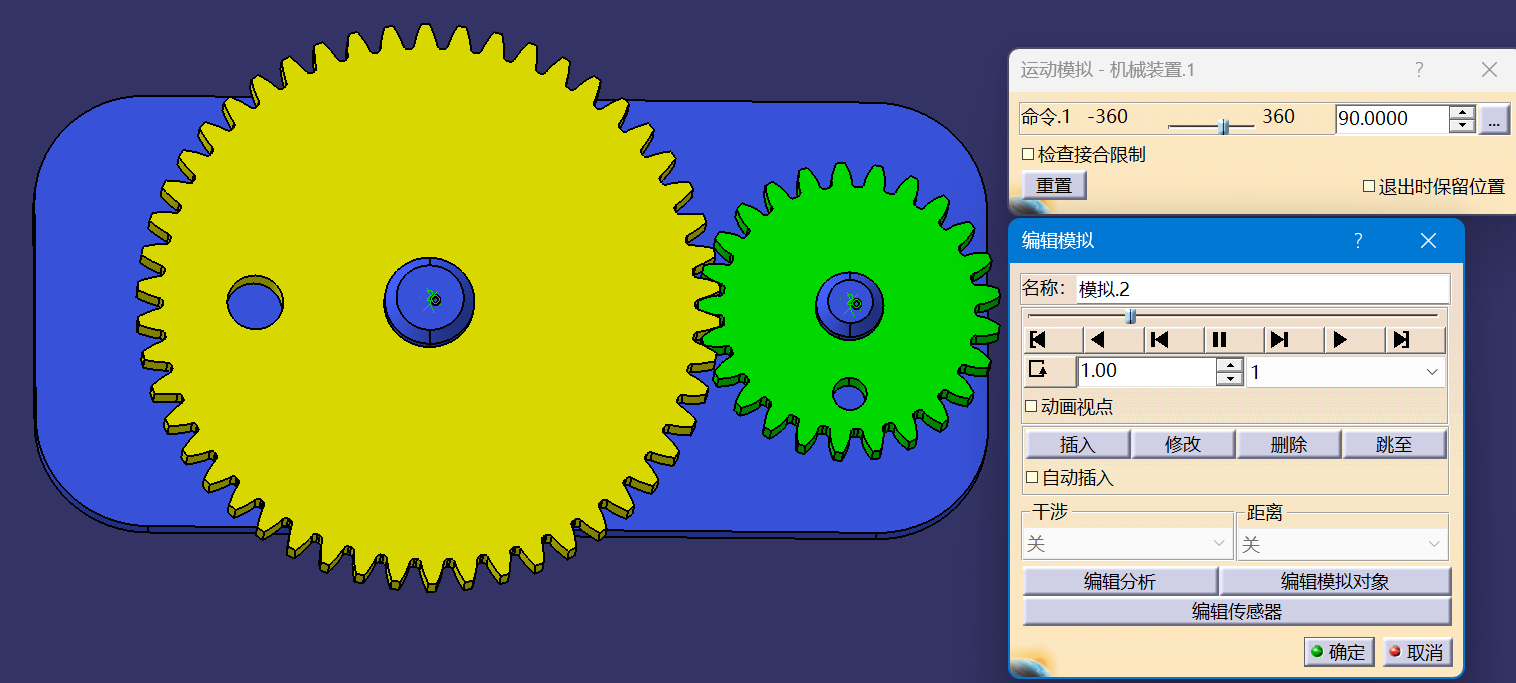

• 我们依次插入4段动画：0°->90°->180°->270°->360°，注意观察齿轮位置以及编辑框的数字变化。

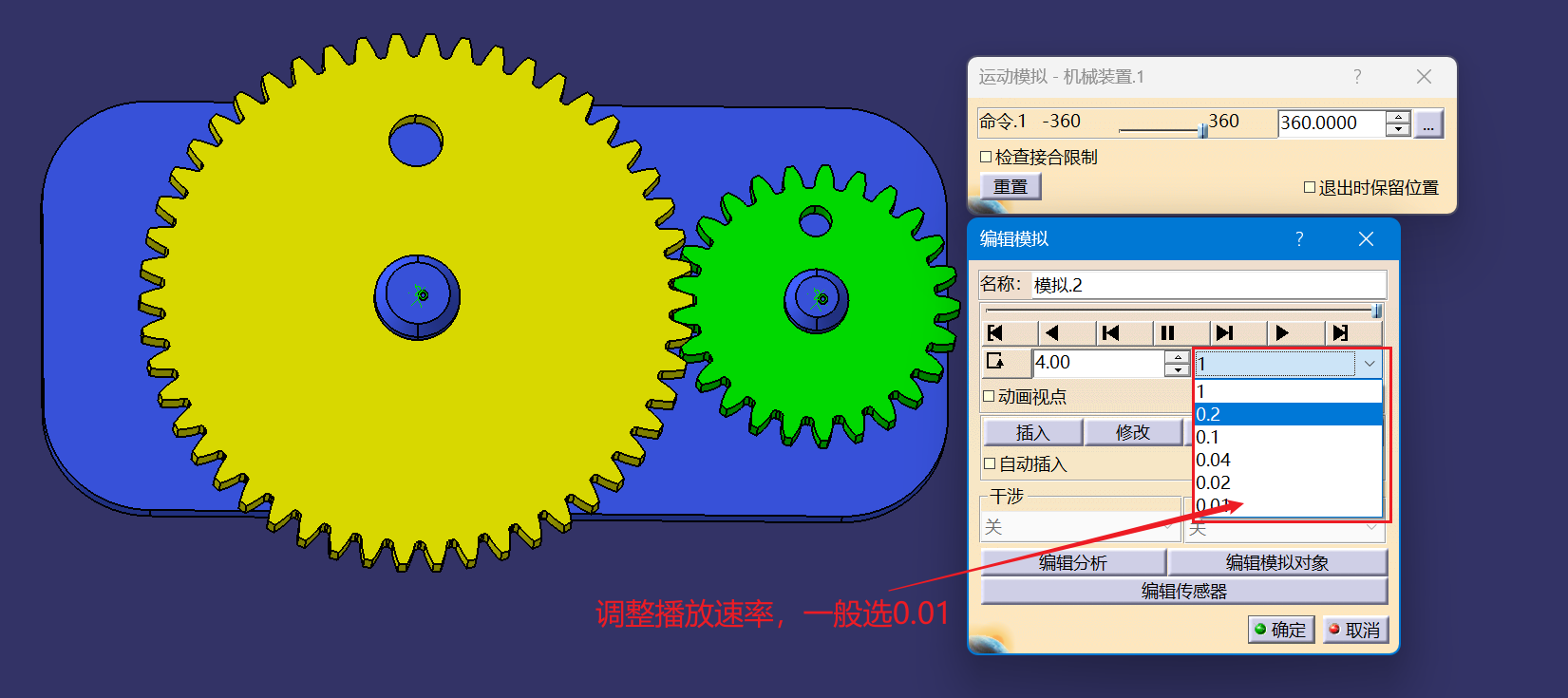

• 最后，我们调整播放速率，点击播放，就能看到运动机构的模拟动画了。
